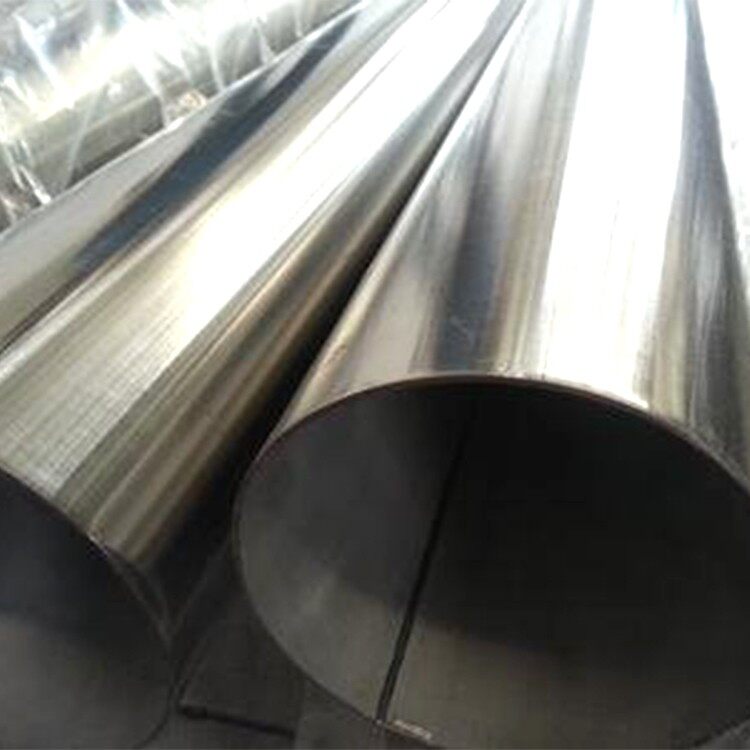

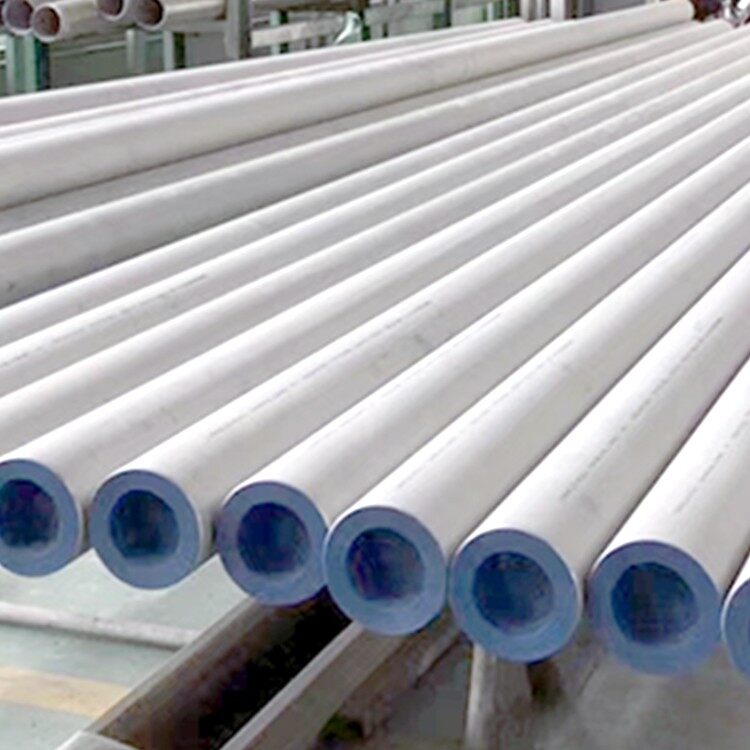

Σωλήνας SS316L από ανοξείδωτο χάλυβα/ ASTM A312 TP316L Σωλήνας χωρίς ραφή, 316L από ανοξείδωτο χάλυβα
Το Stainless Steel 316L Pipe αποτελείται από έναν ωστενιτικό ανοξείδωτο χάλυβα που έχει στη σύνθεσή του χρώμιο, νικέλιο και μολυβδαίνιο με χαμηλή περιεκτικότητα σε άνθρακα από τον βαθμό 316. Η χαμηλή περιεκτικότητα σε άνθρακα των σωλήνων διευκολύνει τις εφαρμογές συγκόλλησης. Ο σωλήνας από ανοξείδωτο χάλυβα 316L χρησιμοποιείται σε υδατικές εφαρμογές όπου η διάβρωση ιόντων χλωρίου είναι υψηλή. Το υλικό έχει χαμηλούς ρυθμούς διάβρωσης σε περιβάλλον πλούσιο σε ιόντα χλωρίου λόγω της περιεκτικότητας σε μολυβδαίνιο σε αυτό. Υπάρχουν συγκολλημένοι, χωρίς ραφή και κατασκευασμένοι σωλήνες.
Ο σωλήνας χωρίς ραφή από ανοξείδωτο χάλυβα 316L χρησιμοποιείται σε εφαρμογές με μεγαλύτερη ακρίβεια στις διαστάσεις. Οι σωλήνες έχουν χαμηλότερη κατακρήμνιση καρβιδίου κατά τη συγκόλληση και μειώνουν τη διακοκκώδη διάβρωση και την τοπική διάβρωση. Οι σωλήνες χωρίς ραφή κυμαίνονται από ½ ίντσες έως 16 ίντσες. Οι συγκολλημένοι σωλήνες από ανοξείδωτο χάλυβα 316L κυμαίνονται από ½ ίντσες έως 24 ίντσες και οι ηλεκτροσυγκολλημένοι σωλήνες με τήξη κυμαίνονται από 6 ίντσες έως 100 ίντσες. Τα σωληνοειδή προϊόντα είναι κατάλληλα για υπηρεσίες υψηλής πίεσης και υψηλής θερμοκρασίας σε αυτή την κατηγορία υλικού.
Ο σωλήνας ASTM A312 TP316L έχει ελάχιστη αντοχή διαρροής 205 MPa και ελάχιστη αντοχή εφελκυσμού 515 MPa. Οι σωλήνες μπορούν επίσης να λειτουργήσουν σε υψηλές θερμοκρασίες έως και 870 βαθμούς Κελσίου. Ο σωλήνας SS 316L ERW συγκολλάται που δημιουργείται με συγκόλληση ενός κομματιού του φύλλου από άκρη σε άκρη ή με σπειροειδή συγκόλληση μιας λωρίδας. Οι συγκολλημένοι σωλήνες έχουν πιο απόλυτη τραχύτητα από τους χωρίς ραφή και είναι λιγότερο ακριβείς σε διαστάσεις. Το SS UNS S31603 Hollow Pipe χρησιμοποιείται σε διάφορες βιομηχανικές, εμπορικές και γενικές εφαρμογές διαβρωτικών σέρβις. Μη διστάσετε να επικοινωνήσετε μαζί μας για περισσότερες πληροφορίες σχετικά με τους σωλήνες SS Grade F316L και τις τιμές.
Διάγραμμα προδιαγραφών συγκολλημένων σωλήνων ASTM A312 TP316L
|
Μέγεθος |
1/8″NB ΕΩΣ 30″NB IN |
|
Εξειδικευμένος σε |
Μέγεθος μεγάλης διαμέτρου |
|
Πρόγραμμα |
SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
|
Τύπος |
Σωλήνες χωρίς ραφή/ ERW/ Συγκολλημένοι/ Κατασκευασμένοι/ LSAW |
|
Μορφή |
Στρογγυλά, Τετράγωνα, Ορθογώνια, Υδραυλικά κ.λπ |
|
Προδιαγραφές |
ASTM A 312 ASME SA 312/ ASTM A 358 ASME SA 358 |
|
Διαστάσεις |
ASTM, ASME και API |
|
Σωλήνες SS 316 – 316L |
1/2″ NB – 16″ NB |
|
Σωλήνες ERW 316 – 316L |
1/2″ NB – 24″ NB |
|
Σωλήνες EFW 316 – 316L |
6″ NB – 100″ NB |
|
Μήκος |
Single Random, Double Random & Cut Length. |
|
Τέλος |
Απλό άκρο, λοξότμητο άκρο, πέλμα |
Διάγραμμα χρονοδιαγράμματος του σωλήνα χωρίς ραφή από ανοξείδωτο χάλυβα 316L
|
1/8" IPS(.405"OD) |
3 1/2" IPS( 4.000"OD) |
|
SCH 40, 80 |
SCH 10, 40, 80, 160, XXH |
|
1/4" IPS (.540" OD) |
4" IPS (4.500" OD) |
|
SCH 10, 40, 80 |
SCH 10, 40, 80, 160, XXH |
|
3/8" IPS(.675"OD) |
5" IPS (5.563" OD) |
|
SCH 10, 40, 80 |
SCH 10, 40, 80, 160, XXH |
|
1/2" IPS (.840" OD) |
6" IPS(6.625"OD) |
|
SCH 5, 10, 40, 80, 160, XXH |
SCH 5, 10, 40, 80, 120, 160, XXH |
|
3/4" IPS (1.050" OD) |
8" IPS(8.625"OD) |
|
SCH 10, 40, 80, 160, XXH |
SCH 5, 10, 40, 80, 120, 160, XXH |
|
1" IPS: (1.315'OD) |
10" IPS (10.750" OD) |
|
SCH 5, 10, 40, 80, 160, XXH |
SCH 10, 20, 40, 80 (.500), TRUE 80(.500) |
|
1-1/4" IPS (1.660" OD) |
12" IPS (12.750" OD) |
|
SCH 10, 40, 80, 160, XXH |
SCH 10, 20, 40(.375), TRUE40(.406), SCH80(.500) |
|
1-1/2" IPS (1.900" OD) |
14" IPS(14.000"OD) |
|
SCH 10, 40, 80, 160, XXH |
SCH10 (.188), SCH40 (.375) |
|
2" IPS(2.375"OD) |
16" IPS(16.000"OD) |
|
SCH 10, 40, 80, 160, XXH |
SCH10(.188), SCH40(.375) |
|
2 1/2" IPS(2.875"OD) |
18" IPS (18.000"OD) |
|
SCH 10, 40, 80, 160, XXH |
SCH-40 (.375) |
|
3" IPS (3.500" OD) |
|
|
SCH 5, 10, 40, 80, 160, XXH |
Πίνακας μεγεθών σωλήνων SS 316L Erw σε mm
|
Σωλήνας από ανοξείδωτο χάλυβα 316L OD / mm |
Σωλήνας WT / mm |
σε. |
Sch |
Kg/m |
|
13.72 |
1.65 |
1/4 |
10S |
0.50 |
|
13.72 |
2.24 |
1/4 |
40S |
0.64 |
|
13.72 |
3.02 |
1/4 |
80S |
0.81 |
|
17.15 |
1.65 |
3/8 |
10S |
0.64 |
|
17.15 |
2.31 |
3/8 |
40S |
0.86 |
|
17.15 |
3.20 |
3/8 |
80S |
1.12 |
|
21.34 |
2.11 |
1/2 |
10S |
1.02 |
|
21.34 |
2.77 |
1/2 |
40S |
1.29 |
|
21.34 |
3.73 |
1/2 |
80S |
1.65 |
|
26.67 |
2.11 |
3/4 |
10S |
1.30 |
|
26.67 |
2.87 |
3/4 |
40S |
1.71 |
|
26.67 |
3.91 |
3/4 |
80S |
2.23 |
|
33.40 |
2.77 |
1 |
10S |
2.13 |
|
33.40 |
3.38 |
1 |
40S |
2.54 |
|
33.40 |
4.55 |
1 |
80S |
3.29 |
|
33.40 |
6.352) |
1 |
160 |
4.30 |
|
42.16 |
2.77 |
1¼ |
10S |
2.73 |
|
42.16 |
3.56 |
1¼ |
40S |
3.44 |
|
42.16 |
4.85 |
1¼ |
80S |
4.53 |
|
42.16 |
6.352) |
1¼ |
160 |
5.69 |
|
48.26 |
2.77 |
1½ |
10S |
3.16 |
|
48.26 |
3.68 |
1½ |
40S |
4.11 |
|
48.26 |
5.08 |
1½ |
80S |
5.49 |
|
60.33 |
2.77 |
2 |
10S |
3.99 |
|
60.33 |
3.91 |
2 |
40S |
5.52 |
|
60.33 |
5.54 |
2 |
80S |
7.60 |
|
60.33 |
8.742) |
2 |
160 |
11.29 |
|
73.03 |
3.05 |
2½ |
10S |
5.35 |
|
73.03 |
5.16 |
2½ |
40S |
8.77 |
|
73.03 |
7.01 |
2½ |
80S |
11.59 |
|
88.90 |
3.05 |
3 |
10S |
6.56 |
|
88.90 |
5.49 |
3 |
40S |
11.47 |
|
88.90 |
7.62 |
3 |
80S |
15.51 |
|
88.90 |
11.132) |
3 |
160 |
21.67 |
|
101.60 |
3.05 |
3½ |
10S |
7.53 |
|
101.60 |
5.74 |
3½ |
40S |
13.78 |
|
101.60 |
8.08 |
3½ |
80S |
18.92 |
|
114.30 |
3.05 |
4 |
10S |
8.50 |
|
114.30 |
6.02 |
4 |
40S |
16.32 |
|
114.30 |
8.56 |
4 |
80S |
22.67 |
|
114.30 |
13.492) |
4 |
160 |
34.05 |
|
141.30 |
6.55 |
5 |
40S |
22.10 |
|
141.30 |
9.53 |
5 |
80S |
31.44 |
|
141.30 |
15.882) |
5 |
160 |
49.87 |
|
168.28 |
3.4 |
6 |
10S |
14.04 |
|
168.28 |
7.11 |
6 |
40S |
28.69 |
|
168.28 |
10.97 |
6 |
80S |
43.21 |
|
168.28 |
14.27 |
6 |
120 |
54.75 |
|
168.28 |
18.262) |
6 |
160 |
68.59 |
|
219.08 |
8.18 |
8 |
40S |
43.20 |
|
219.08 |
12.7 |
8 |
80S |
65.63 |
|
219.08 |
18.23 |
8 |
120 |
91.30 |
|
219.08 |
23.012) |
8 |
160 |
112.97 |
WT= πάχος τοιχώματος, OD= εξωτερική διάμετρος, ID= εσωτερική διάμετρος
Μηχανική αντοχή σωλήνων SS Grade F316L
|
Τυπικές μηχανικές ιδιότητες |
|||||
|
Βαθμός |
Εντάσεως |
||||
|
|
Ultimate/Min |
Απόδοση/Ελάχ |
Επιμήκυνση / Ελάχ |
||
|
KSI |
MPA |
KSI |
MPA |
% |
|
|
316L |
70 |
485 |
25 |
170 |
35 |
